3.TOPOLOGI /STUKTUR JARINGAN KOMPUTER








IT SCHOOL: Pengenalan Jaringan Komputer
Topologi Jaringan Komputer Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan Topologi Ring (Ring Topology) Menghubungkan satu host ke host setelah dan sebelumnya. Secara fisik jaringan ini berbentuk ring (lingkaran). 3. Topologi Star (Star Topology) Menghubungkan semua kabel pada host ke satu titik utama.
TOPOLOGI JARINGAN KOMPUTER

Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Pola ini sangat erat kaitannya dengan metode access dan media pengiriman yang digunakan. Topologi yang ada sangatlah tergantung dengan letak geofrapis dari masing-masing terminal, kualitas kontrol yang dibutuhkan dalam komunikasi ataupun penyampaian pesan, serta kecepatan dari pengiriman data. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.
Adapun topologi fisik yang umum digunakan dalam membangun sebuah jaringan adalah :

Point to Point (Titik ke-Titik).
Jaringan kerja titik ketitik merupakan jaringan kerja yang paling sederhana tetapi dapat digunakan secara luas. Begitu sederhananya jaringan ini, sehingga seringkali tidak dianggap sebagai suatu jaringan tetapi hanya merupakan komunikasi biasa. Dalam hal ini, kedua simpul mempunyai kedudukan yang setingkat, sehingga simpul manapun dapat memulai dan mengendalikan hubungan dalam jaringan tersebut. Data dikirim dari satu simpul langsung kesimpul lainnya sebagai penerima, misalnya antara terminal dengan CPU.

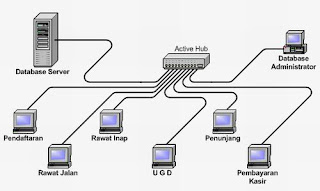

Star Network (Jaringan Bintang).
Dalam konfigurasi bintang, beberapa peralatan yang ada akan dihubungkan kedalam satu pusat komputer. Kontrol yang ada akan dipusatkan pada satu titik, seperti misalnya mengatur beban kerja serta pengaturan sumber daya yang ada. Semua link harus berhubungan dengan pusat apabila ingin menyalurkan data kesimpul lainnya yang dituju. Dalam hal ini, bila pusat mengalami gangguan, maka semua terminal juga akan terganggu. Model jaringan bintang ini relatif sangat sederhana, sehingga banyak digunakan oleh pihak per-bank-kan yang biasanya mempunyai banyak kantor cabang yang tersebar diberbagai lokasi. Dengan adanya konfigurasi bintang ini, maka segala macam kegiatan yang ada di-kantor cabang dapatlah dikontrol dan dikoordinasikan dengan baik. Disamping itu, dunia pendidikan juga banyak memanfaatkan jaringan bintang ini guna mengontrol kegiatan anak didik mereka.
Kelebihan
· Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
· Tingkat keamanan termasuk tinggi.
· Tahan terhadap lalu lintas jaringan yang sibuk.
· Penambahan dan pengurangan station dapat dilakukan dengan mudah.
Kekurangan
· Jika node tengah mengalami kerusakan, maka maka seluruh jaringan akan terhenti.
Penanganan
· Perlunya disiapkan node tengah cadangan.

Gambar 3.1 Topologi jaringan bintang

Ring Networks (Jaringan Cincin)
Pada jaringan ini terdapat beberapa peralatan saling dihubungkan satu dengan lainnya dan pada akhirnya akan membentuk bagan seperti halnya sebuah cincin. Jaringan cincin tidak memiliki suatu titik yang bertindak sebagai pusat ataupun pengatur lalu lintas data, semua simpul mempunyai tingkatan yang sama. Data yang dikirim akan berjalan melewati beberapa simpul sehingga sampai pada simpul yang dituju. Dalam menyampaikan data, jaringan bisa bergerak dalam satu ataupun dua arah. Walaupun demikian, data yang ada tetap bergerak satu arah dalam satu saat. Pertama, pesan yang ada akan disampaikan dari titik ketitik lainnya dalam satu arah. Apabila ditemui kegagalan, misalnya terdapat kerusakan pada peralatan yang ada, maka data yang ada akan dikirim dengan cara kedua, yaitu pesan kemudian ditransmisikan dalam arah yang berlawanan, dan pada akhirnya bisa berakhir pada tempat yang dituju. Konfigurasi semacam ini relative lebih mahal apabila dibanding dengan konfigurasi jaringan bintang. Hal ini disebabkan, setiap simpul yang ada akan bertindak sebagai komputer yang akan mengatasi setiap aplikasi yang dihadapinya, serta harus mampu membagi sumber daya yang dimilikinya pada jaringan yang ada. Disamping itu, sistem ini lebih sesuai digunakan untuk sistem yang tidak terpusat (decentralized-system), dimana tidak diperlukan adanya suatu prioritas tertentu.

Gambar 8.2 Topologi jaringan cincin

Tree Network (Jaringan Pohon)
Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat

Gambar 8.3 Topologi jaringan pohon

Bus Network
Konfigurasi lainnya dikenal dengan istilah bus-network, yang cocok digunakan untuk daerah yang tidak terlalu luas. Setiap komputer (setiap simpul) akan dihubungkan dengan sebuah kabel komunikasi melalui sebuah interface. Setiap komputer dapat berkomunikasi langsung dengan komputer ataupun peralatan lainnya yang terdapat didalam network, dengan kata lain, semua simpul mempunyai kedudukan yang sama. Dalam hal ini, jaringan tidak tergantung kepada komputer yang ada dipusat, sehingga bila salah satu peralatan atau salah satu simpul mengalami kerusakan, sistem tetap dapat beroperasi. Setiap simpul yang ada memiliki address atau alam sendiri. Sehingga untuk meng-access data dari salah satu simpul, user atau pemakai cukup menyebutkan alamat dari simpul yang dimaksud. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Gambar 8.4 Topologi jaringan bus

Plex Network (Jaringan Kombinasi)
Merupakan jaringan yang benar-benar interaktif, dimana setiap simpul mempunyai kemampuan untuk meng-access secara langsung tidak hanya terhadap komputer, tetapi juga dengan peralatan ataupun simpul yang lain. Secara umum, jaringan ini mempunyai bentuk mirip dengan jaringan bintang. Organisasi data yang ada menggunakan de-sentralisasi, sedang untuk melakukan perawatan, digunakan fasilitas sentralisasi.

Gambar 8.5 Topologi jaringan kombinasi

Topologi Logik pada umumnya terbagi mejadi dua tipe, yaitu :
a. Topologi Broadcast
Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.
b. Topologi Token Passing
Mengatur pengiriman data pada host melalui media dengan menggunakan token yang secara teratur berputar pada seluruh host. Host hanya dapat mengirimkan data hanya jika host tersebut memiliki token. Dengan token ini, collision dapat dicegah.

Faktor – faktor yang perlu mendapat pertimbangan untuk pemilihan topologi adalah sebagai berikut :
· Biaya
Sistem apa yang paling efisien yang dibutuhkan dalam organisasi.
· Kecepatan
Sampai sejauh mana kecepatan yang dibutuhkan dalam sistem.
· Lingkungan
Misalnya listrik atau faktor – faktor lingkungan yang lain, yang berpengaruh pada jenis perangkat keras yang digunakan.
· Ukuran
Sampai seberapa besar ukuran jaringan. Apakah jaringan memerlukan file server atau sejumlah server khusus.
· Konektivitas
Apakah pemakai yang lain yang menggunakan komputer laptop perlu mengakses jaringan dari berbagai lokasi.
TOPOLOGI JARINGAN KOMPUTER

Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Pola ini sangat erat kaitannya dengan metode access dan media pengiriman yang digunakan. Topologi yang ada sangatlah tergantung dengan letak geofrapis dari masing-masing terminal, kualitas kontrol yang dibutuhkan dalam komunikasi ataupun penyampaian pesan, serta kecepatan dari pengiriman data. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.
Adapun topologi fisik yang umum digunakan dalam membangun sebuah jaringan adalah :

Point to Point (Titik ke-Titik).
Jaringan kerja titik ketitik merupakan jaringan kerja yang paling sederhana tetapi dapat digunakan secara luas. Begitu sederhananya jaringan ini, sehingga seringkali tidak dianggap sebagai suatu jaringan tetapi hanya merupakan komunikasi biasa. Dalam hal ini, kedua simpul mempunyai kedudukan yang setingkat, sehingga simpul manapun dapat memulai dan mengendalikan hubungan dalam jaringan tersebut. Data dikirim dari satu simpul langsung kesimpul lainnya sebagai penerima, misalnya antara terminal dengan CPU.

Star Network (Jaringan Bintang).
Dalam konfigurasi bintang, beberapa peralatan yang ada akan dihubungkan kedalam satu pusat komputer. Kontrol yang ada akan dipusatkan pada satu titik, seperti misalnya mengatur beban kerja serta pengaturan sumber daya yang ada. Semua link harus berhubungan dengan pusat apabila ingin menyalurkan data kesimpul lainnya yang dituju. Dalam hal ini, bila pusat mengalami gangguan, maka semua terminal juga akan terganggu. Model jaringan bintang ini relatif sangat sederhana, sehingga banyak digunakan oleh pihak per-bank-kan yang biasanya mempunyai banyak kantor cabang yang tersebar diberbagai lokasi. Dengan adanya konfigurasi bintang ini, maka segala macam kegiatan yang ada di-kantor cabang dapatlah dikontrol dan dikoordinasikan dengan baik. Disamping itu, dunia pendidikan juga banyak memanfaatkan jaringan bintang ini guna mengontrol kegiatan anak didik mereka.
Kelebihan
· Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
· Tingkat keamanan termasuk tinggi.
· Tahan terhadap lalu lintas jaringan yang sibuk.
· Penambahan dan pengurangan station dapat dilakukan dengan mudah.
Kekurangan
· Jika node tengah mengalami kerusakan, maka maka seluruh jaringan akan terhenti.
Penanganan
· Perlunya disiapkan node tengah cadangan.

Gambar 3.1 Topologi jaringan bintang

Ring Networks (Jaringan Cincin)
Pada jaringan ini terdapat beberapa peralatan saling dihubungkan satu dengan lainnya dan pada akhirnya akan membentuk bagan seperti halnya sebuah cincin. Jaringan cincin tidak memiliki suatu titik yang bertindak sebagai pusat ataupun pengatur lalu lintas data, semua simpul mempunyai tingkatan yang sama. Data yang dikirim akan berjalan melewati beberapa simpul sehingga sampai pada simpul yang dituju. Dalam menyampaikan data, jaringan bisa bergerak dalam satu ataupun dua arah. Walaupun demikian, data yang ada tetap bergerak satu arah dalam satu saat. Pertama, pesan yang ada akan disampaikan dari titik ketitik lainnya dalam satu arah. Apabila ditemui kegagalan, misalnya terdapat kerusakan pada peralatan yang ada, maka data yang ada akan dikirim dengan cara kedua, yaitu pesan kemudian ditransmisikan dalam arah yang berlawanan, dan pada akhirnya bisa berakhir pada tempat yang dituju. Konfigurasi semacam ini relative lebih mahal apabila dibanding dengan konfigurasi jaringan bintang. Hal ini disebabkan, setiap simpul yang ada akan bertindak sebagai komputer yang akan mengatasi setiap aplikasi yang dihadapinya, serta harus mampu membagi sumber daya yang dimilikinya pada jaringan yang ada. Disamping itu, sistem ini lebih sesuai digunakan untuk sistem yang tidak terpusat (decentralized-system), dimana tidak diperlukan adanya suatu prioritas tertentu.

Gambar 8.2 Topologi jaringan cincin

Tree Network (Jaringan Pohon)
Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat

Gambar 8.3 Topologi jaringan pohon

Bus Network
Konfigurasi lainnya dikenal dengan istilah bus-network, yang cocok digunakan untuk daerah yang tidak terlalu luas. Setiap komputer (setiap simpul) akan dihubungkan dengan sebuah kabel komunikasi melalui sebuah interface. Setiap komputer dapat berkomunikasi langsung dengan komputer ataupun peralatan lainnya yang terdapat didalam network, dengan kata lain, semua simpul mempunyai kedudukan yang sama. Dalam hal ini, jaringan tidak tergantung kepada komputer yang ada dipusat, sehingga bila salah satu peralatan atau salah satu simpul mengalami kerusakan, sistem tetap dapat beroperasi. Setiap simpul yang ada memiliki address atau alam sendiri. Sehingga untuk meng-access data dari salah satu simpul, user atau pemakai cukup menyebutkan alamat dari simpul yang dimaksud. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Gambar 8.4 Topologi jaringan bus

Plex Network (Jaringan Kombinasi)
Merupakan jaringan yang benar-benar interaktif, dimana setiap simpul mempunyai kemampuan untuk meng-access secara langsung tidak hanya terhadap komputer, tetapi juga dengan peralatan ataupun simpul yang lain. Secara umum, jaringan ini mempunyai bentuk mirip dengan jaringan bintang. Organisasi data yang ada menggunakan de-sentralisasi, sedang untuk melakukan perawatan, digunakan fasilitas sentralisasi.

Gambar 8.5 Topologi jaringan kombinasi

Topologi Logik pada umumnya terbagi mejadi dua tipe, yaitu :
a. Topologi Broadcast
Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.
b. Topologi Token Passing
Mengatur pengiriman data pada host melalui media dengan menggunakan token yang secara teratur berputar pada seluruh host. Host hanya dapat mengirimkan data hanya jika host tersebut memiliki token. Dengan token ini, collision dapat dicegah.

Faktor – faktor yang perlu mendapat pertimbangan untuk pemilihan topologi adalah sebagai berikut :
· Biaya
Sistem apa yang paling efisien yang dibutuhkan dalam organisasi.
· Kecepatan
Sampai sejauh mana kecepatan yang dibutuhkan dalam sistem.
· Lingkungan
Misalnya listrik atau faktor – faktor lingkungan yang lain, yang berpengaruh pada jenis perangkat keras yang digunakan.
· Ukuran
Sampai seberapa besar ukuran jaringan. Apakah jaringan memerlukan file server atau sejumlah server khusus.
· Konektivitas
Apakah pemakai yang lain yang menggunakan komputer laptop perlu mengakses jaringan dari berbagai lokasi.
bus

bus

Pada topologi Bus, kedua unjung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan mentap Ethernetnya sepanjang kabel. Linear Bus: Layout ini termasuk layout yang umum. Satu kabel utama menghubungkan tiap simpul, ke saluran tunggal komputer yang mengaksesnya ujung dengan ujung. Masing-masing simpul dihubungkan ke dua simpul lainnya, kecuali mesin di salah satu ujung kabel, yang masing-masing hanya terhubung ke satu simpul lainnya. Topologi ini seringkali dijumpai pada sistem client/server, dimana salah satu mesin pada jaringan tersebut difungsikan sebagai File Server, yang berarti bahwa mesin tersebut dikhususkan hanya untuk pendistribusian data dan biasanya tidak digunakan untuk pemrosesan informasi. Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan.

* Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node.).

Sumber : http://id.wikipedia.org/wiki/Topologi_bus


Topologi Star/Bintang

Dikirim Uncategorized pada Januari 14, 2009 oleh mheethaa15
star

star

Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

Kelebihan

* Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
* Tingkat keamanan termasuk tinggi.
* Tahan terhadap lalu lintas jaringan yang sibuk.
* Penambahan dan pengurangan station dapat dilakukan dengan mudah.

Kekurangan

* Jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti.

Sumber :http://id.wikipedia.org/wiki/Topologi_bintang


Topologi Ring/Cincin

Dikirim Uncategorized pada Januari 14, 2009 oleh mheethaa15
ring

ring

Topologi cincin adalah topologi jaringan dimana setiap titik terkoneksi ke dua titik lainnya, membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan.

Sumber :http://id.wikipedia.org/wiki/Topologi_cincin


Topologi Mesh

Dikirim Uncategorized pada Januari 14, 2009 oleh mheethaa15
mesh

mesh

Topologi jaringan ini menerapkan hubungan antar sentral secara penuh. Jumlah saluran harus disediakan untuk membentuk jaringan Mesh adalah jumlah sentral dikurangi 1 (n-1, n = jumlah sentral). Tingkat kerumitan jaringan sebanding dengan meningkatnya jumlah sentral yang terpasang. Dengan demikian disamping kurang ekonomis juga relatif mahal dalam pengoperasiannya.

Sumber : http://id.wikipedia.org/wiki/Topologi_mesh


Topologi Tree

Dikirim Uncategorized pada Januari 14, 2009 oleh mheethaa15
tree

tree

Topologi Jaringan Pohon (Tree) Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral denganhirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .

Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

Sumber : http://id.wikipedia.org/wiki/Topologi_pohon


Topologi Linier

Dikirim Uncategorized pada Januari 14, 2009 oleh mheethaa15
linier

linier

Jaringan komputer dengan topologi linier biasa disebut dengan topologi linier bus, layout ini termasuk layout umum. Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer.

Tipe konektornya terdiri dari

1. BNC Kabel konektor —> Untuk menghubungkan kabel ke T konektor.
2. BNC T konektor —> Untuk menghubungkan kabel ke komputer.
3. BNC Barrel konektor —> Untuk menyambung 2 kabel BNC.
4. BNC Terminator —> Untuk menandai akhir dari topologi bus.

Keuntungan dan kerugian dari jaringan komputer dengan topologi linier bus adalah :

* Keuntungan, hemat kabel, layout kabel sederhana, mudah dikembangkan, tidak butuh kendali pusat, dan penambahan maupun pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan.
* Kerugian, deteksi dan isolasi kesalahan sangat kecil, kepadatan lalu lintas tinggi, keamanan data kurang terjamin, kecepatan akan menurun bila jumlah pemakai bertambah, dan diperlukan Repeater untuk jarak jauh.
Apa itu Topologi Jaringan?

Topologi pada dasarnya adalah peta dari sebuah jaringan. Topologi jaringan terbagi lagi menjadi dua, yaitu topologi secara fisik (physical topology) dan topologi secara logika (logical topology). Topologi secara fisik menjelaskan bagaimana susunan dari kabel dan komputer dan lokasi dari semua komponen jaringan. Sedangkan topologi secara logika menetapkan bagaimana informasi atau aliran data dalam jaringan.

Kabel atau koneksi dalam physical topology seringkali mengenai media jaringan (atau media fisik). Memilih bagaimana komputer-komputer akan dihubungkan dalam suatu jaringan sangat penting (terlebih lagi dalam jaringan perusahaan). Pemilihan topologi yang salah akan membuat sangat sulit untuk membenarkannya, karena hal tersebut tentu saja merugikan. Sangat penting untuk memilih bagaimana topologi yang tepat untuk jaringan yang akan digunakan. Biasanya suatu organisasi atau perusahaan merubah susunan fisik dan media fisik jaringannya sekali dalam sepuluh tahun. Jadi sangat penting untuk memilih konfigurasi yang tepat.

Dalam tulisan ini akan dijelaskan topologi yang paling umum digunakan:

* Bus
* Star (Bintang)
* Ring
* Mesh

Topologi Star


Dalam topologi star, semua kabel dihubungkan dari komputer-komputer ke lokasi pusat (central location), dimana semuanya terhubung ke suatu alat yang dinamakan hub.

Topologi Star

Topologi star digunakan dalam jaringan yang padat, ketika endpoint dapat dicapai langsung dari lokasi pusat, kebutuhan untuk perluasan jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke central point. Jadi bila ada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).
Bagaimana Jaringan Star Bekerja

Setiap komputer dalam jaringan bintang berkomunikasi dengan central hub yang mengirimkan kembali pesan ke semua komputer (dalam broadcast star network) atau hanya ke komputer yang dituju (dalam switched star network). Hub dalam broadcast star network dapat menjadi aktif ataupun pasif. Active hub memperbaharui sinyal elektrik yang diterima dan mengirimkannya ke semua komputer yang terhubung ke hub. Hub tipe tersebut sering disebut juga dengan multiport repeater. Jika kita menggunakan hub memiliki 32 port, dengan seluruh port terisi, maka collision akan sering terjadi yang akan mengakibatkan kinerja jaringan menurun. Untuk menghindari hal tersebut kita bisa menggunakan switch yang memiliki kemampuan untuk menentukan jalur tujuan data. Active hub dan switch membutuhkan tenaga listrik untuk menjalankannya. Pasisive hub, seperti wiring panel atau blok punch-down, hanya berfungsi sebagai titik koneksi (connection point) dan tidak melakukan penguatan sinyal atau memperbaharui sinyal. Passive hub tidak membutuhkan tenaga listrik untuk menjalankannya.
Topologi Bus


Topologi bus seringkali digunakan ketika jaringannya berukuran kecil, simpel, atau bersifat sementara. Sangat sederhana dalam instalasi, dan ekonomis dalam hal biaya.

Topologi Bus
Bagaimana Jaringan Bus Bekerja

Tipikal dari jaringan bus, kabel hanya satu atau lebih wires, tanpa adanya alat tambahan yang menguatkan sinyal atau melewatkannya terus dari komputer ke komputer. Topologi bus merupakan topologi yang pasif. Ketika satu komputer mengirim sinyal up (dan down), semua komputer dalam jaringan menerima informasi, tetapi hanya satu komputer yang menyetujui informasi tersebut (komputer yang memiliki alamat yang sama dengan alamat yang menjadi tujuan dalam pesan). Sedangkan komputer yang lainnya akan menghiraukan pesan tersebut. Topologi dari jaringan bus menggunakan broadcast channel yang berarti setiap komputer atau peralatan yang terhubung dapat mendengar setiap pengiriman dan semuanya memiliki prioritas yang sama dalam menggunakan jaringan untuk mengirimkan data. Analoginya sebagai berikut bila berada disatu tempat dimana Anda berkumpul dengan teman-teman Anda, lalu Anda mencoba memanggil teman Anda yang bernama Joe, pasti teman Anda (yang bernama Joe) akan mendengar dan menghampiri Anda, dan yang lain tentu akan menghiraukannya.
Keuntungan dari penggunaan Topologi Bus

Terdapat beberapa keuntungan dari penggunaan topologi bus:

* Bus adalah topologi yang sederhana, dapat diandalkan untuk penggunaan pada jaringan yang kecil, mudah untuk digunakan, dan mudah untuk dimengerti.
* Bus hanya membutuhkan kabel dalam jumlah yang sedikit untuk menghubungkan komputer-komputer atau peralatan-peralatan yang lain dan oleh karena itu biayanya lebih murah dibandingkan dengan susunan pengkabelan yang lain.
* Cukup mudah apabila kita ingin memperluas jaringan pada topologi bus. Dua kabel dapat digabungkan pada kabel yang lebih panjang dengan menggunakan BNC barrel connector, membuat kabel menjadi lebih panjang dan membolehkan komputer-komputer lain untuk untuk dihubungkan ke dalam jaringan.
* Sebuah repeater dapat digunakan untuk memperluas jaringan, repeater digunakan untuk menguatkan sinyal sehingga dapat menempuh jarak yang lebih jauh.

Kerugian dari penggunaan Topologi Bus

Kerugian jika menggunakan bus:

* Traffic (lalu lintas) yang padat akan sangat memperlambat bus. Karena setiap komputer dapat mengirim setiap waktu dan komputer-komputer yang ada pada jaringan bus tidak saling berkoordinasi satu sama lain dalam menyediakan waktu untuk mengirim. Dalam jaringan bus sejumlah komputer akan menghabiskan sejumlah bandwidth (kapasitas untuk mengirimkan informasi) dengan komputer-komputer yang saling mengganggu satu sama lain daripada berkomunikasi. Masalah tersebut akan bertambah parah jika jumlah komputer yang dihubungkan ke dalam jaringan bertambah banyak.
* Setiap barrel connector yang digunakan sebagai penghubung memperlemah sinyal elektrik yang dikirimkan, dan kebanyakan akan menghalangi sinyal untuk dapat diterima dengan benar.
* Sangat sulit untuk melakukan troubleshoot pada bus. Apabila ada kabel yang putus atau komputer yang tidak berfungsi dimanapun antara dua komputer akan menyebabkan komputer-komputer tersebut tidak dapat berkomunikasi satu sama lain. Putusnya kabel atau lepasnya konektor akan menyebabkan pemantulan dan membuat jaringan akan mati dan berhenti untuk beraktivitas. Untuk mengetahui putusnya kabel atau tidak, digunakan alat yang bernama Time Domain Reflector yang juga disebut cable tester.
* Lebih lambat dibandingkan dengan topologi yang lain.

Topologi Ring


Penempatan kabel yang digunakan dalam ring menggunakan desain yang sederhana. Pada topologi ring, setiap komputer terhubung ke komputer selanjutnya, dengan komputer terakhir terhubung ke komputer yang pertama. Tetapi sayangnya, jika akan dilakukan penambahan atau pengurangan komputer dalam jaringan tentu saja akan mengganggu keseluruhan jaringan.

Topologi Ring

Topologi ring digunakan dalam jaringan yang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.
Bagaimana Jaringan Ring Bekerja

Setiap komputer terhubung ke komputer selanjutnya dalam ring, dan setiap komputer mengirim apa yang diterima dari komputer sebelumnya. Pesan-pesan mengalir melalui ring dalam satu arah. Setiap komputer yang mengirimkan apa yang diterimanya, ring adalah jaringan yang aktif. Tidak ada akhir pada ring.

Beberapa jaringan ring melakukan token passing. Pesan singkat yang disebut dengan token dijalankan melalui ring sampai sebuah komputer menginginkan untuk mengirim informasi ke komputer yang lain. Komputer tersebut lalu mengubah token tersebut, dengan menambahkan alamatnya dan menambah data, dan mengirimnya melalui ring. Lalu setiap komputer secara berurutan akan menerima token tersebut dan mengirimkan informasi ke komputer selanjutnya sampai komputer dengan alamat yang dituju dicapai atau token kembali ke komputer pengirim (asal pengirim pesan). Komputer penerima akan membalas pesan ke asal pengirim pesan tadi mengindikasikan bahwa pesan sudah diterima. Lalu asal pengirim pesan akan membuat token yang lain dan menaruhnya di dalam jaringan, dan token tersebut akan terus berputar sampai ada komputer lain yang menangkap token tersebut dan siap untuk memulai pengiriman.
Keuntungan dari penggunaan Topologi Ring

Keuntungan dari penggunaan topologi ring:

* Tidak ada komputer yang memonopoli jaringan, karena setiap komputer mempunyai hak akses yang sama terhadap token.
* Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan.

Kekurangan dari penggunaan Topologi Ring

Topologi ring mempunyai kekurangan sebagai berikut:

* Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
* Sulit untuk mengatasi kerusakan di jaringan yang menggunakan topologi ring.
* Menambah atau mengurangi komputer akan mengacaukan jaringan.
* Sulit untuk melakukan konfigurasi ulang.
Topologi Mesh


Di antara topologi yang lain topologi mesh memiliki hubungan yang berlebihan antara peralatan-peralatan yang ada. Jadi susunannya, setiap peralatan yang ada didalam jaringan saling terhubung satu sama lain. Dapat dibayangkan jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang terhubung.

Topologi Mesh
Instalasi Mesh

Kebanyakan jaringan yang menggunakan topologi mesh akan mengalami kesulitan dalam instalasi jika peralatan yang terhubung jumlahnya bertambah banyak, karena jumlah hubungan yang disambungkan semakin banyak jumlahnya. Jadi jika ada n peralatan (komputer) yang akan kita sambungkan, maka perhitungannya adalah n(n-1)/2. Jadi jika terdapat 5 komputer, maka hubungan yang akan dibuat sebanyak 5(5-1)/2 atau 10 hubungan. Jadi jika komputer yang terhubung semakin banyak maka semakin banyak pula hubungan yang akan diatur. Topologi ini cocok untuk digunakan pada sistem yang kecil.
Keuntungan dari Penggunaan Topologi Mesh

Keuntungan dari penggunaan topologi mesh:
* Keuntungan utama dari penggunaan topologi mesh adalah fault tolerance.
* Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang berlebih.
* Relatif lebih mudah untuk dilakukan troubleshoot.

Kerugian dari Penggunaan Topologi Mesh

Topologi mesh mempunyai kekurangan sebagai berikut:

* Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan-peralatan yang terhubung semakin meningkat jumlahnya.
* Biaya yang besar untuk memelihara hubungan yang berlebih
